Радиоволновая хирургия в окулопластике: физические принципы, клинические возможности и опыт использования Dr. OPPEL ST-501

Обухова Марія

Офтальмолог, пластический хирург МЦ "Микрохирургия глаза Василия Шевчика", г. Чернигов

В современной хирургии качество результата определяется не только опытом и мастерством хирурга. Не менее важную роль играют технологии, которые обеспечивают точность, контроль и безопасность на каждом этапе вмешательства. Работая в офтальмохирургии и окулопластической хирургии, где все манипуляции выполняются под операционным микроскопом, я особенно ценю оборудование, которое позволяет работать максимально деликатно.

В этой статье хочу не только кратко рассмотреть физические принципы работы радиочастотной электрохирургии, но и поделиться практическим опытом использования различных режимов работы и электродов Dr. OPPEL ST-501 во время окулопластических вмешательств.

Для начала: что же такое радиочастотная электрохирургия?

В отличие от классического скальпеля, который механически разделяет ткани, радиоволновый электрохирургический генератор использует высокочастотный переменный ток для контролируемого воздействия на ткани. При прохождении высокочастотного тока через ткани возникает джоулевое тепло-электрическая энергия преобразуется в тепловую непосредственно в зоне контакта активного электрода с тканью.

Именно этот локальный термический эффект обеспечивает возможность выполнять точное рассечение, коагуляцию или сочетать оба эффекта в зависимости от выбранного режима работы. В зависимости от параметров генератора, формы электрода, режима работы и плотности тока в зоне контакта, тепловая энергия может использоваться для:

точного рассечения тканей;
коагуляция кровеносных сосудов;
одновременной резки с гемостазом;
поверхностной или глубокой коагуляции;
удаление патологических образований.

Важно понимать, что сам электрод не является источником тепла. Он только проводит высокочастотную энергию к тканям. Термический эффект возникает непосредственно в зоне контакта электрода с тканью.

Именно сочетание возможности деликатного рассечения и контролируемого гемостаза сделало радиоволновую хирургию одним из важных инструментов современной операционной практики.

Сегодня электрохирургия применяется практически во всех областях медицины: общей, пластической, реконструктивной, ЛОР-хирургии, офтальмологии, гинекологии, урологии, нейрохирургии и многих других специальностях.

Почему используют именно высокие частоты?

Один из самых распространенных вопросов среди врачей, которые начинают работать с электрохирургическими системами, звучит так: почему в них применяется именно ток высокой частоты?

Ответ кроется в физиологии

Если бы для рассечения тканей использовался ток бытовой сети частотой 50 Гц, он стимулировал бы нервные окончания и скелетные мышцы, вызывая их сокращение. Такое воздействие было бы не только неконтролируемым, но и потенциально опасным для пациента.

Именно поэтому в радиоволновую хирургию применяется высокочастотный переменный ток — обычно в диапазоне 300 кГц–5 МГц. На таких частотах электрическая энергия практически не вызывает нервно-мышечной стимуляции, а трансформируется преимущественно в тепловую энергию непосредственно в тканях. Dr. OPPEL ST-501 использует высокочастотный переменный ток 4,0 МГц.

Благодаря этому хирург получает возможность управляемо использовать тепло для различных клинических задач-от деликатного рассечения до эффективного гемостаза.

Несмотря на простой физический принцип, именно контролируемое взаимодействие электрической энергии с тканями обеспечивает широкий спектр возможностей современной радиоволновой хирургии.

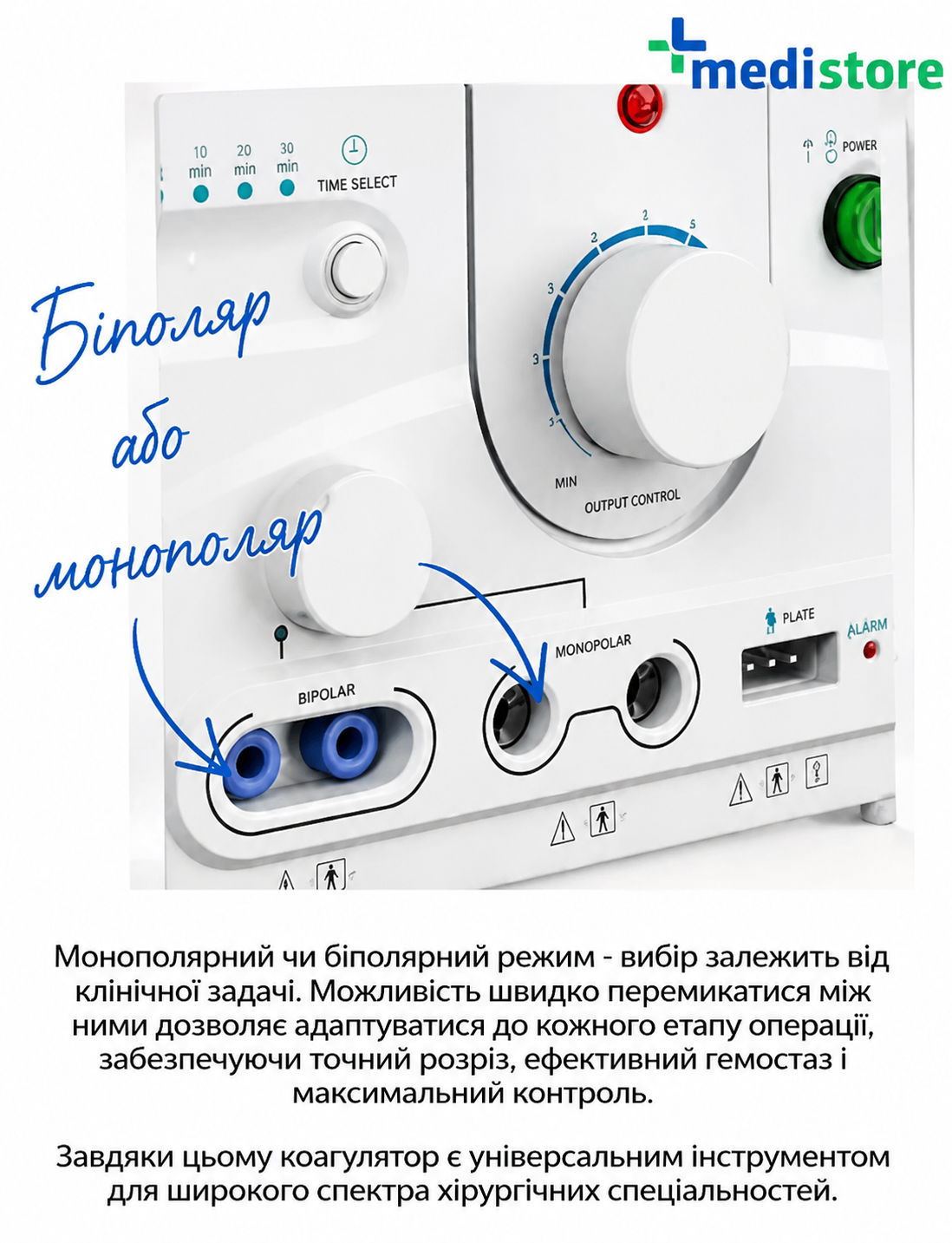

Монополярная и биполярная электрохирургия: в чем разница?

Одним из главных преимуществ современных электрохирургических систем является возможность работать как в монополярном, так и в биполярном режимах. Несмотря на тот же физический принцип — использование высокочастотного электрического тока, механизм его прохождения через ткани и клинические возможности этих режимов существенно отличаются.

Монополярный режим

В монополярном режиме активный электрод контактирует с тканью в зоне операции, тогда как нейтральный (пассивный) электрод располагается на теле пациента (чаще всего под обнажённой лодыжкой).

Электрический ток проходит через ткани от активного электрода к нейтральной пластине, после чего возвращается к генератору, замыкая электрическую цепь.

Наивысшая плотность тока формируется именно в месте контакта активного электрода с тканью, что обеспечивает локальный тепловой эффект и позволяет выполнять различные виды электрохирургического воздействия.

Монополярный режим применяется для:

очного рассечения тканей;
коагуляция кровеносных сосудов;
комбинированной резки с одновременным гемостазом;
работы на больших операционных полях.

Именно поэтому он широко используется в общей, реконструктивной и эстетической хирургии, где важны скорость работы и универсальность. Также возможность работать с различными видами электродов незаменима в окулопластической хирургии, где необходимо подстраиваться под хрупкие анатомические структуры.

Биполярный режим

Принцип работы биполярной системы принципиально иной.

Оба полюса электрической цепи расположены непосредственно на инструменте (чаще всего — на биполярном пинцете). Ток проходит только через ткань, которая находится между двумя ветвями пинцета, не распространяясь через другие участки тела.

Благодаря этому:

зона термического воздействия значительно меньше;
достигается максимально контролируемый гемостаз;
минимизируется риск повреждения прилегающих тканей;
обеспечивается высокая точность работы вблизи важных анатомических структур.

Именно поэтому биполярный режим особенно ценится в пластической, нейрохирургии, сосудистой хирургии и других вмешательствах, где точность имеет решающее значение и даже минимальное распространение тепла может повлиять на функциональный результат.

Почему хирургу важно владеть обоими режимами?

Одна из наиболее распространенных ошибок-пытаться использовать один режим на протяжении всей операции.

На самом деле каждый этап оперативного вмешательства имеет собственные требования.

В начале операции может потребоваться быстрое и контролируемое рассечение тканей, в то время как следующий этап требует максимально деликатного гемостаза рядом с важными анатомическими структурами. В таких ситуациях возможность мгновенно переходить между монополярным и биполярным режимами становится не преимуществом, а необходимостью.

Именно такая гибкость позволяет адаптировать технику к конкретной клинической ситуации и поддерживать высокий уровень контроля на протяжении всего оперативного вмешательства.

Практический опыт

В своей практике мы регулярно используем оба режима, поскольку они не конкурируют между собой, а взаимно дополняют друг друга.

Во время окулопластических операций монополярный режим чаще всего применяется для выполнения разрезов и работы в областях, где требуется быстрое и эффективное рассечение тканей. Когда же операция переходит к этапу, требующему максимально точного гемостаза или манипуляций в непосредственной близости от важных анатомических структур, преимущество отдаётся биполярной коагуляции, либо снижению энергии в монополярном режиме.

Именно поэтому у разных хирургов можно увидеть разные подходы к выполнению даже одной и той же операции, например блефаропластики. Одни работают преимущественно в монополярном режиме, другие отдают предпочтение биполярному, а многие комбинируют оба, меняя режим в зависимости от этапа вмешательства.

На мой взгляд, не существует универсального решения. Наилучший результат достигается тогда, когда хирург хорошо понимает возможности каждого режима и умеет использовать их в соответствии с конкретной клинической ситуацией. У нас есть свои любимые электроды и режимы, о которых поговорим далее.

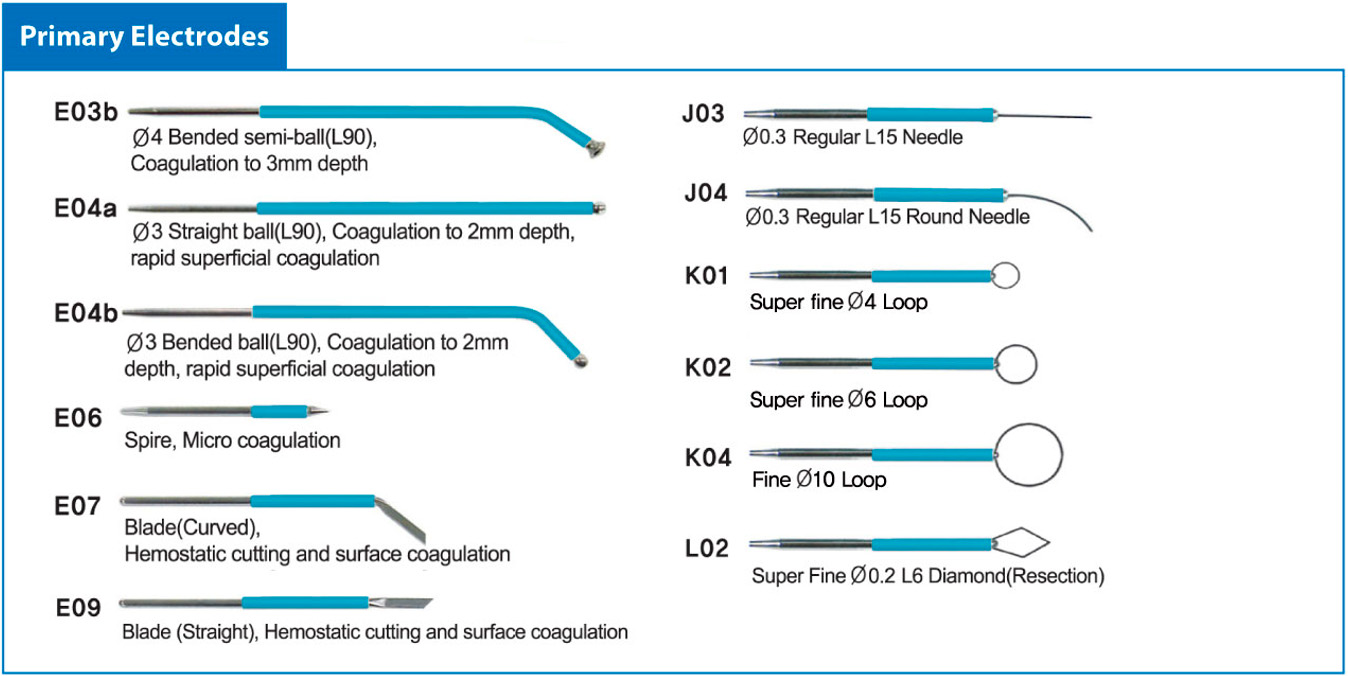

Электроды в электрохирургии:

Возможности электрохирургического генератора определяются не только режимом работы или выходной мощностью. Не менее важную роль играет активный электрод, ведь именно он определяет способ передачи энергии к тканям.

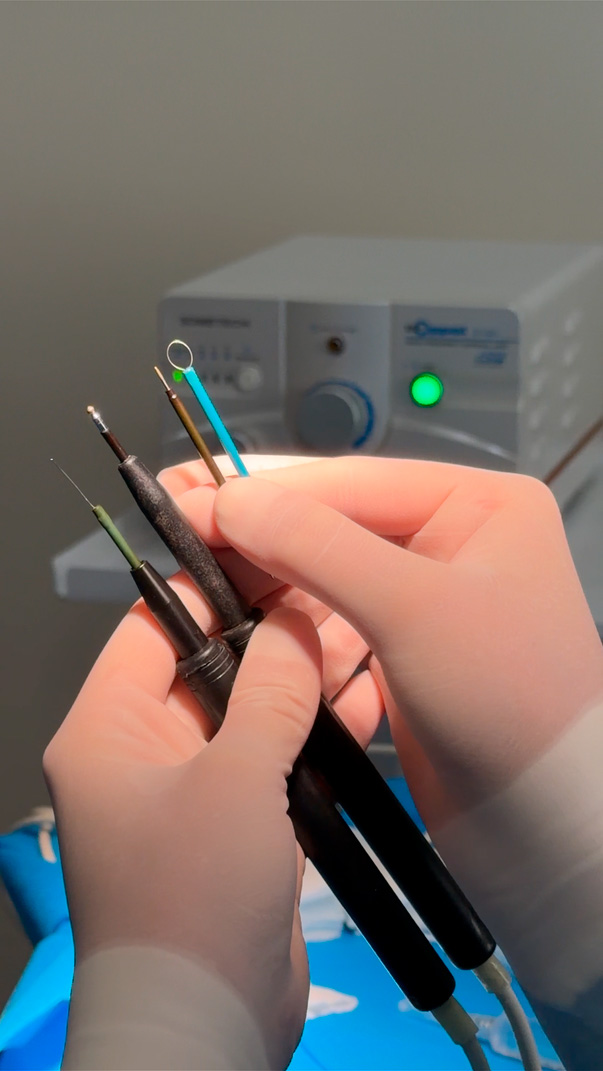

В системе Dr. OPPEL ST-501 доступен широкий выбор электродов, каждый из которых имеет собственные клинические преимущества. Выбор формы электрода непосредственно влияет на плотность тока, характер теплового эффекта, глубину воздействия и конечный результат оперативного вмешательства.

Генератор работает на частоте 4 МГц, при этом электрод не нагревается сам по себе — тепловая энергия образуется непосредственно в ткани за счёт джоулева нагревания, что обеспечивает точное рассечение и коагуляцию с минимальной карбонизацией окружающих тканей.

Иными словами, даже при использовании одного и того же режима работы изменение формы электрода меняет клинический эффект.

Принцип действия электрода

Независимо от формы электрода, физический принцип работы остаётся одинаковым.

После активации генератора высокочастотный ток концентрируется на кончике электрода. В месте его контакта с тканью возникает максимальная плотность тока, вследствие чего внутри клеток формируется джоулево тепло. Именно эта тепловая энергия обеспечивает рассечение тканей, коагуляцию или их сочетание.

Чем меньше площадь контакта электрода с тканью, тем больше будет плотность тока. Это позволяет выполнять чрезвычайно тонкие разрезы с минимальным латеральным термическим повреждением.

Напротив, увеличение площади контакта уменьшает плотность тока, обеспечивая более равномерное распределение тепла. В этом случае преобладает коагуляционный эффект, что особенно важно для контролируемого гемостаза.

Именно поэтому форма электрода является одним из ключевых факторов, определяющих тактику работы хирурга.

Игольчатые электроды

Игольчатый электрод имеет небольшую площадь контакта с тканью, благодаря чему создаётся высокая плотность тока. Это позволяет выполнять точное рассечение тканей с минимальным термическим повреждением прилежащих структур.

Основные преимущества:

высокая точность разреза;
минимальная карбонизация;
хороший визуальный контроль операционного поля;
сочетание расслоения и коагуляции.

В своей практике мы используем игольчатый электрод тогда, когда работаем в относительно безопасных анатомических зонах и необходимо быстрое рассечение тканей с достаточной коагуляцией. Например, во время прямого лифтинга брови, где ткани имеют более выраженную васкуляризацию и нуждаются в более интенсивном гемостазе.

Тонкий игольчатый электрод

Именно этот электрод стал для меня основным во время большинства окулопластических операций.

Его рабочая часть имеет ещё меньший диаметр, чем стандартный игольчатый электрод. Благодаря этому энергия концентрируется на чрезвычайно малой площади, что позволяет работать максимально деликатно даже под большим увеличением операционного микроскопа.

Именно в этом, на мой взгляд, наиболее полно раскрывается потенциал Dr. OPPEL ST-501. Генератор обеспечивает стабильную подачу энергии, а микромигольчатый электрод позволяет реализовать её с максимальной точностью.

В нашей практике тонкий игольчатый электрод чаще всего используется во время:

верхней блефаропластики;
трансконъюнктивальной нижней блефаропластики;
реконструктивных операций на веках;
удаление новообразований;
лечение трихиаза.

Особенно хочу остановиться на лечении трихиаза. Для коагуляции волосяного фолликула мы используем супер тонкие игольчатые электроды разной длины. Короткий электрод позволяет пройти по всей длине фолликула, достигая более прогнозируемой и эффективной коагуляции.

До и сразу после удаления кератопапиломы реберного края верхнего века с помощью игольчатого электрода

Во время трансконъюнктивальной нижней блефаропластики именно этот электрод обеспечивает чрезвычайно деликатный разрез конъюнктивы, а при верхней блефаропластике позволяет работать максимально точно в условиях тонких тканей век.

Удаление новообразований между ресницами требует чрезвычайной деликатности, ведь задача — не только убрать новообразование, но и сохранить эстетический и функциональный вид века.

Именно поэтому в нашей операционной тонкий игольчатый электрод используется чаще всего.

Шариковый электрод

Независимо от формы электрода, физический принцип работы остаётся одинаковым.

Именно поэтому форма электрода является одним из ключевых факторов, определяющих тактику работы хирурга.

Коагуляция Центрального жирового пакета нижнего века при его резекции во время нижней трансконьюктивальной блефаропластики

Коагуляция кругового мяуканья глаза шариковым электродом во время верхней блефаропластики

Шариковый электрод имеет значительно большую площадь контакта с тканью.

Из-за этого плотность тока уменьшается, а тепловая энергия распределяется более равномерно.

Его основное назначение — контролируемый гемостаз без глубокого повреждения тканей.

Именно поэтому он особенно полезен при работе с мелкими сосудами и поверхностной коагуляцией.

В эстетической окулопластике шариковый электрод часто используется в комбинации с игольчатым электродом, что позволяет сочетать точную диссекцию с деликатным контролем кровотечения в сложных анатомических зонах периорбитальной области.

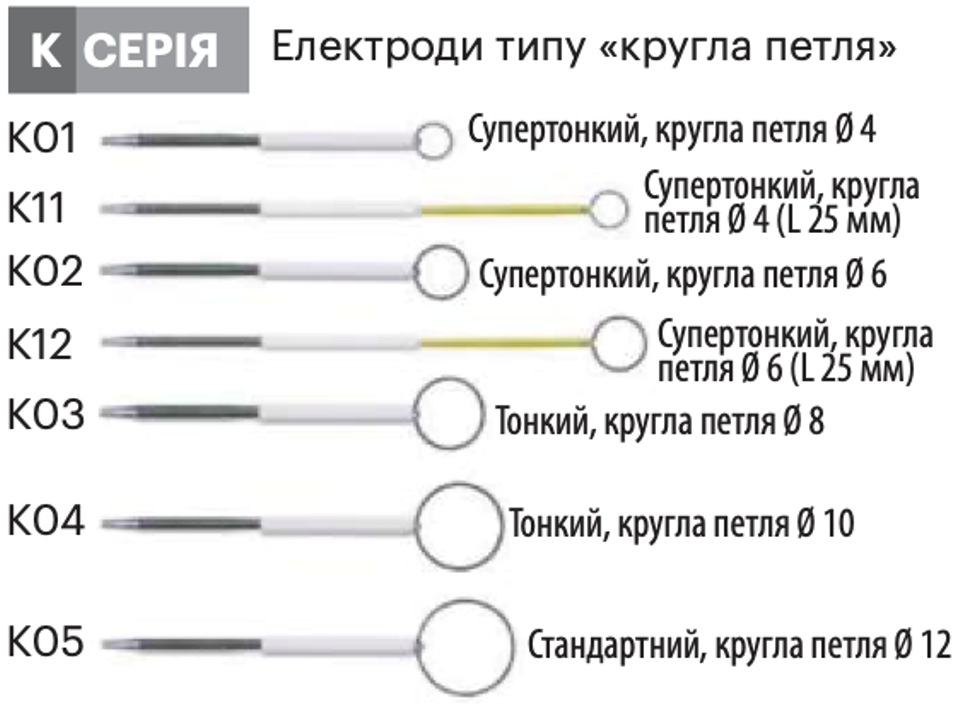

Петлевой электрод

Петлевые электроды позволяют одновременно выполнять рассечение тканей с коагуляционным эффектом, обеспечивая быструю и контролируемую работу.

Они широко применяются в дерматохирургии, ЛОР-хирургии, гинекологии и при удалении доброкачественных поверхностных новообразований.

Особенно эффективны петлевые электроды при работе с образованиями на ножке, где важно быстрое пересечение тканей с одновременным контролем гемостаза. Преимуществами являются точность, скорость выполнения и минимальная травматизация окружающих тканей. За одно движение вы выполняете полностью процедуру по удалению.

Почему важно иметь широкий выбор электродов?

Универсального электрода не существует.

Во время одной операции хирург может несколько раз менять электрод в зависимости от этапа вмешательства.

Именно такая гибкость позволяет максимально использовать возможности радиочастотного генератора и адаптировать технику к конкретной клинической ситуации.

У Dr. OPPEL ST-501 широкий выбор электродов позволяет работать одинаково эффективно как во время деликатной микрохирургии, так и при выполнении реконструктивных и эстетических операций.

Параметр	Биполярный режим	Монополярный режим
Принцип работы	Ток проходит между двумя ветвями инструмента.	Ток проходит через тело пациента к нейтральному электроду.
Точность	Высокая локализация воздействия.	Подходит для работы на больших участках.
Гемостаз	Максимально контролируемый.	Эффективен при большинстве оперативных вмешательств.
Основное применение	Сосудистая, нейрохирургия, микрохирургия.	Общая, абдоминальная, гинекология, урология и другие специальности.
Преимущества	Минимальное термическое повреждение тканей.	Универсальность и широкий спектр применения.

Практические советы

Что я могу посоветовать хирургам, которые начинают работать с радиочастотными электрохирургическими системами, основываясь на собственном опыте использования Dr. OPPEL ST-501:

Начинайте с понимания принципов работы, а не только с настроек аппарата.

Важно понимать, как различные режимы, мощность и тип электрода влияют на ткани.

Не используйте избыточную мощность

В деликатных зонах, особенно в окулопластике, лучше работать на минимальных эффективных параметрах, которые обеспечивают необходимый результат.

Подбирайте электрод в соответствии с заданием

Различная форма и размер электродов позволяют контролировать глубину и площадь воздействия, что особенно важно при работе в анатомически сложных участках век.

Используйте преимущества обоих режимов работы

Монополярный режим дает возможность точного воздействия при диссекции и работе в различных слоях тканей, тогда как биполярный обеспечивает контролируемый гемостаз с минимальным распространением тепловой энергии.

Не воспринимайте электрохирургию как замену хирургической технике

Это инструмент, который расширяет возможности хирурга, но лучший результат зависит от правильного сочетания технологий, анатомических знаний и опыта.
